大家好，我是易安！
今天给大家分享的是 —— 如何用Claude 3.7绘制专业级架构图。
作为程序员，我们经常需要绘制各种架构图，从系统设计到组织结构，从流程图到数据关系图。传统绘图工具虽然功能强大，但学习曲线陡峭，操作繁琐。今天我要分享的方法只需简单的文字提示，就能让Claude帮你生成精美实用的架构图，效率提升不是一点半点！
Claude绘图我已经用了半年多了，从3.5一直跟到3.7，也见证了其对SVG图片生成的逐步提升—— 直接从文字描述生成专业的系统架构图。先看几个成功案例，再带大家掌握这个技能。
一、Claude绘制架构图的核心原理
先了解下原理：Claude架构图生成的本质是创建SVG (可缩放矢量图形) 代码，然后由浏览器渲染成图像。
SVG（可缩放矢量图形）是一种基于XML的图形格式，具有以下特点：
- 矢量格式：无论放大缩小都不会失真
- 文本描述：通过代码定义图形，体积小
- 高度可定制：每个元素都可精确控制
- 后期可编辑：生成后还能修改优化
这种方式比生成位图要灵活得多，特别适合制作架构图这类需要精确布局和可读文字的图表，Claude 3.7绘制架构图的核心就是生成SVG代码，然后通过浏览器渲染为可视化图形。
Claude 3.7的绘图能力
Claude 3.7在绘制架构图方面展现出色能力：
- 高度定制性：可以按照具体需求调整样式、布局和细节
- 专业风格：能够生成符合行业标准的专业图表
- 多种风格支持：从现代简约到科技感，从手绘风格到企业规范
- 元素丰富：支持框图、连接线、图标、注释等多种图形元素
- 直观交互：通过文字描述就能精确控制图表外观
二、架构图类型与适用场景
根据我们程序员日常工作需求，架构图主要有这几类：

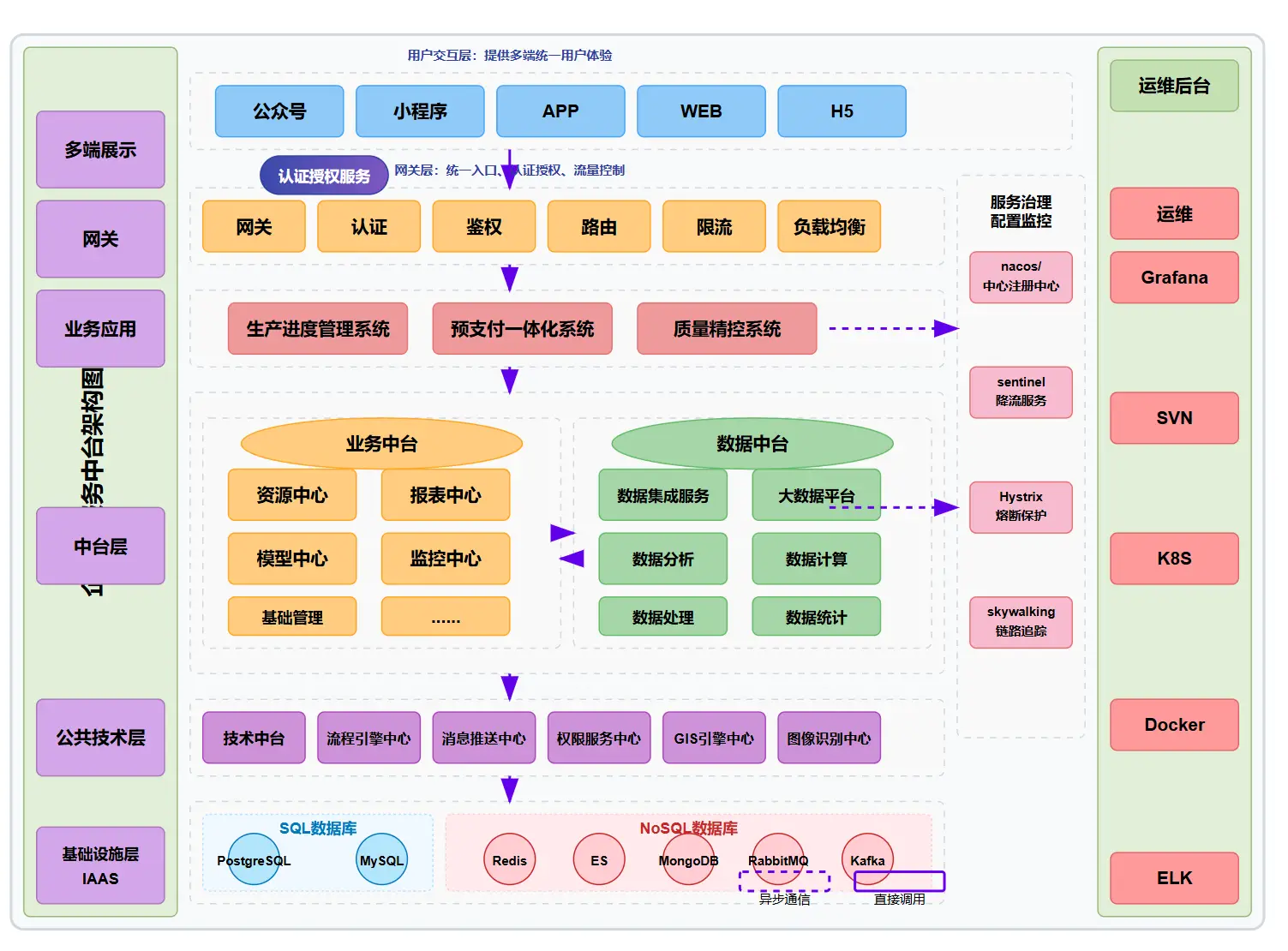

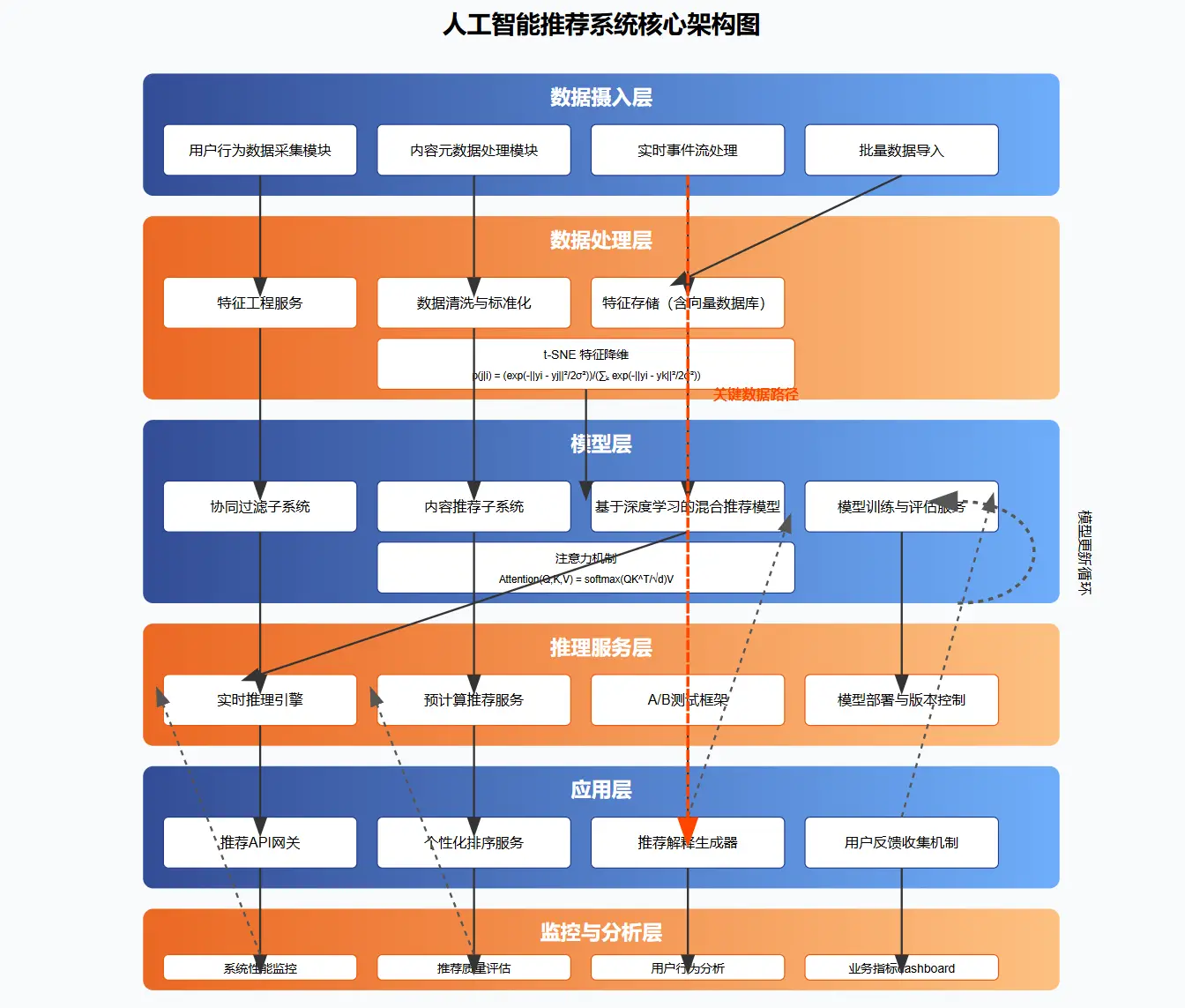

技术系统架构图
特点：多层架构，模块清晰，连接关系明确，展示系统组件及其关系，层次分明，突出技术栈
应用场景：
- 软件系统设计文档
- 技术方案汇报
- 团队协作开发指南
典型案例：
- 云计算系统架构图
- 微服务架构设计

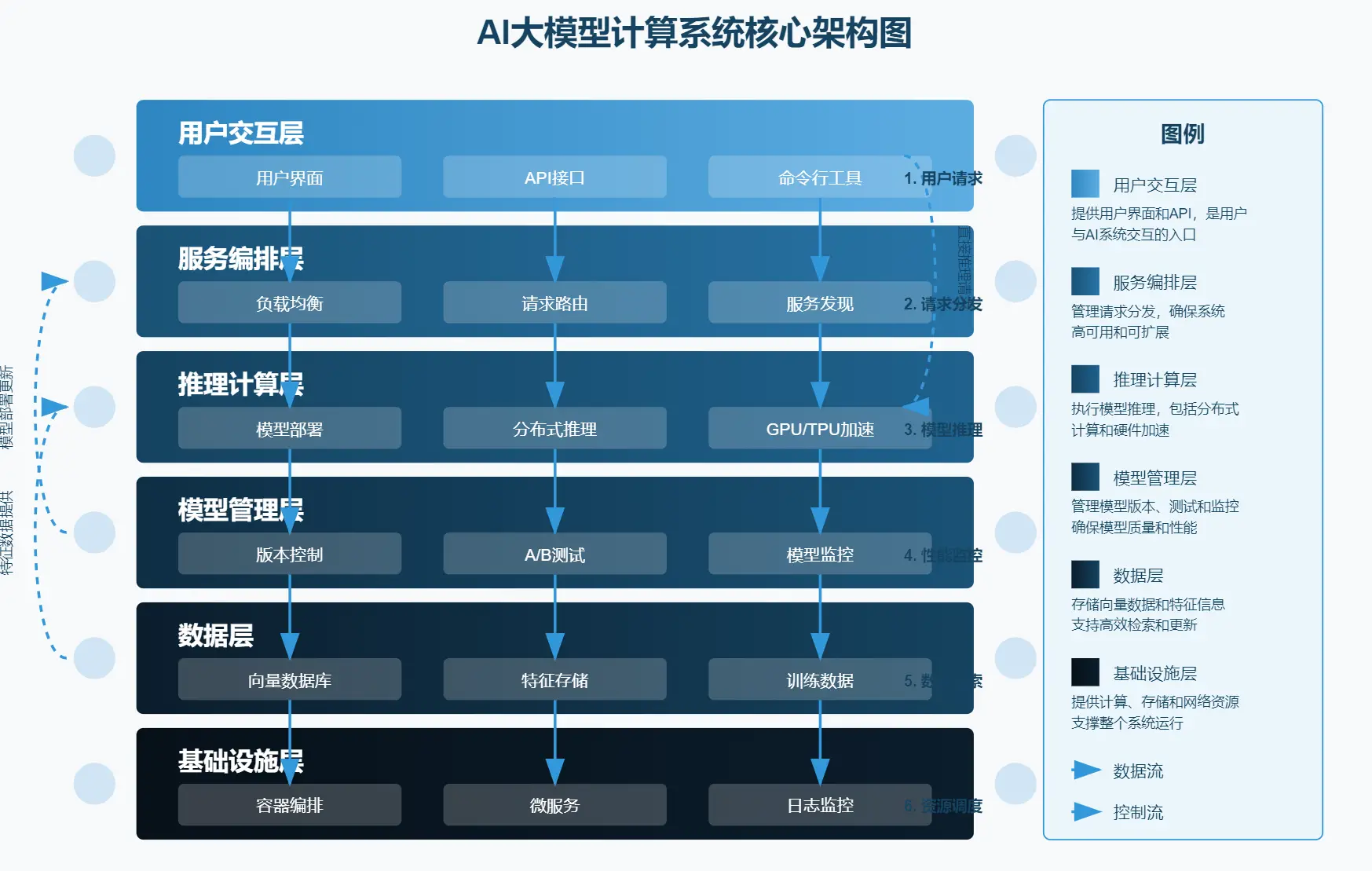

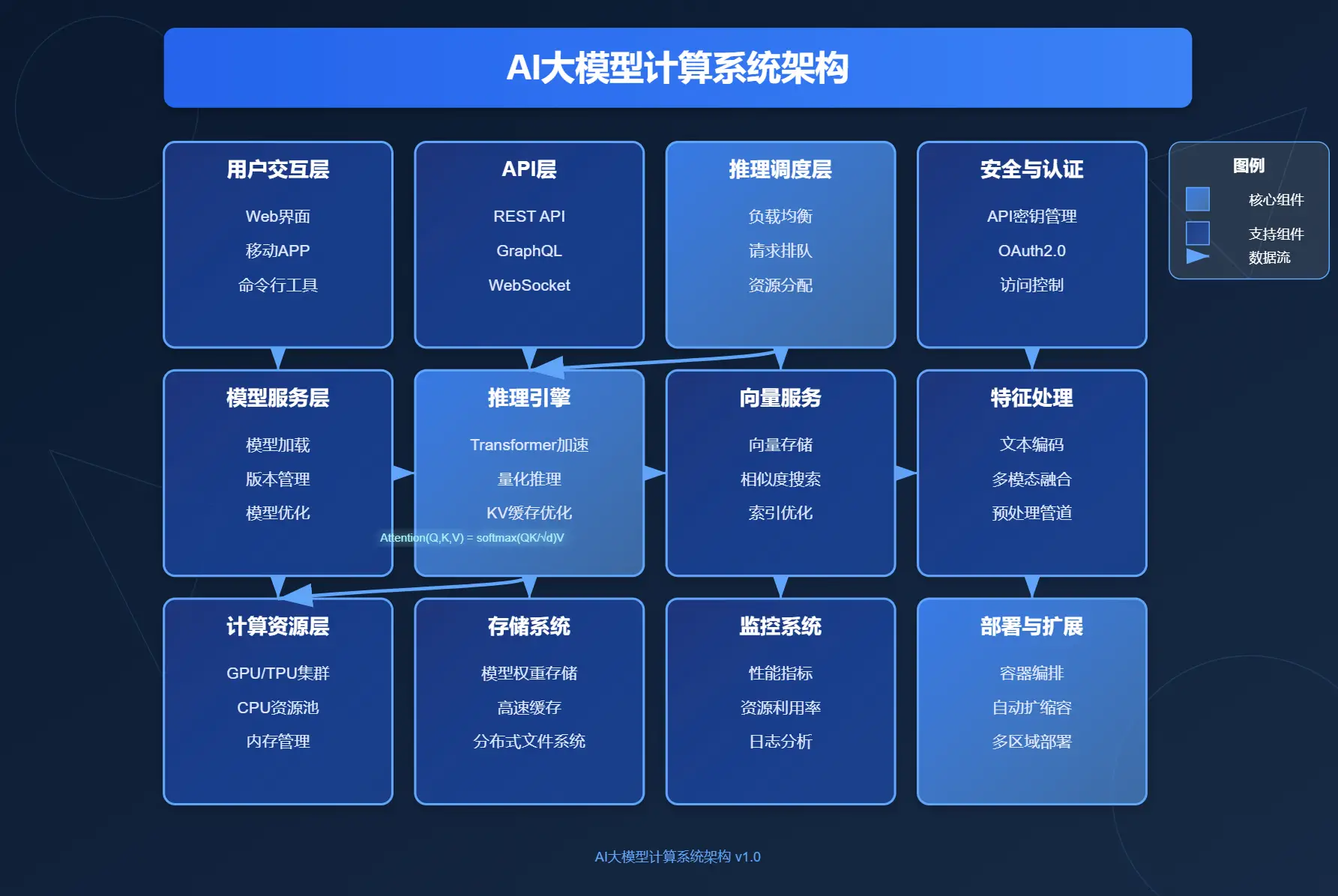

- AI模型计算系统
组织结构图
👥 特点：树状层级结构，清晰展示组织层级关系，，职责划分清晰
应用场景：
- 公司架构展示
- 团队结构说明
- 项目组织与管理
典型案例：

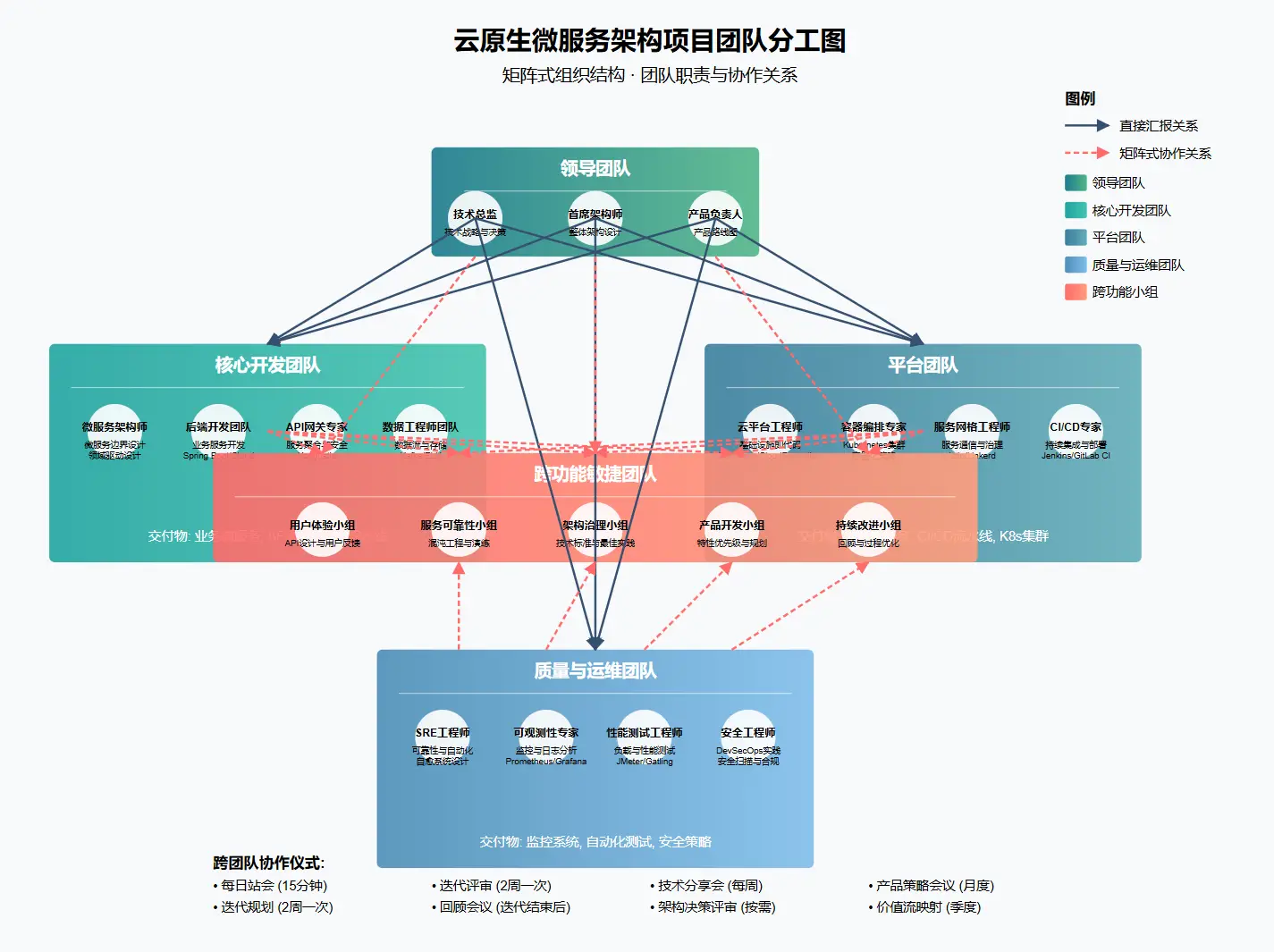

- 项目成员分工图
流程与数据流图
特点：步骤清晰，流向明确，决策点标记，展示数据或工作的流动路径，强调步骤与转换
应用场景：
- 用户旅程映射
- 业务流程描述
- 数据处理流程
- 算法决策步骤
典型案例：

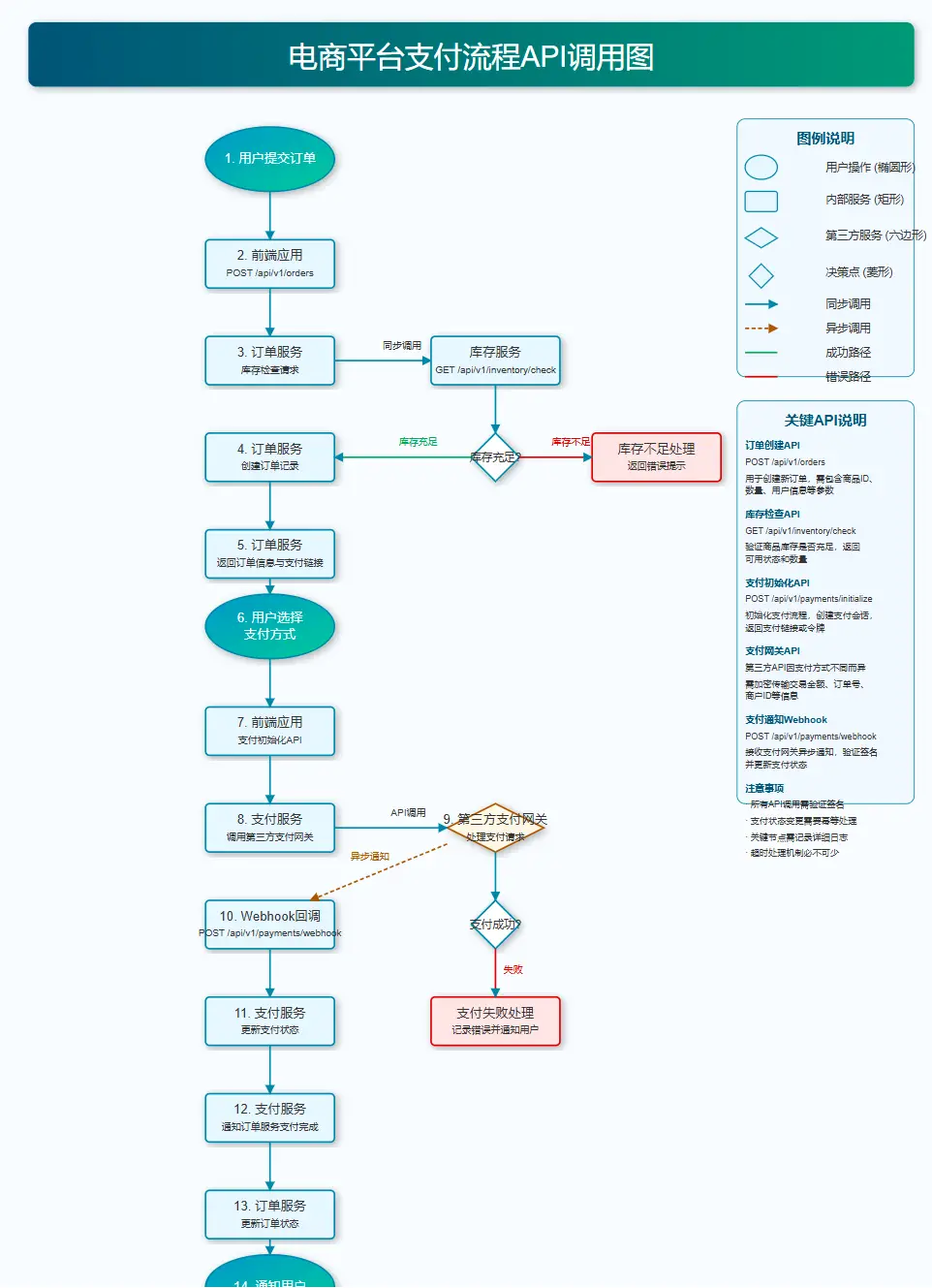

- API调用流程图

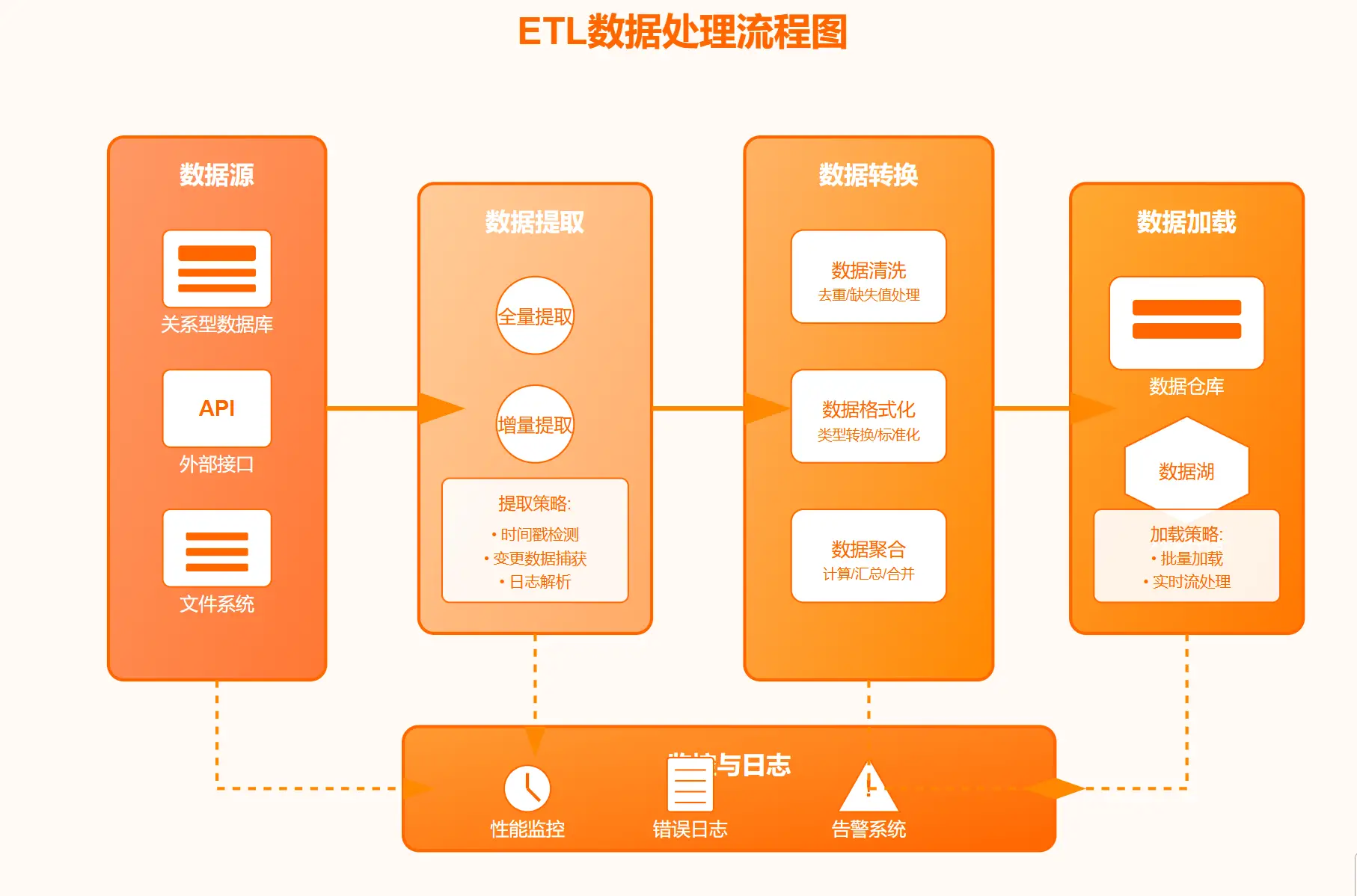

- ETL数据流转图

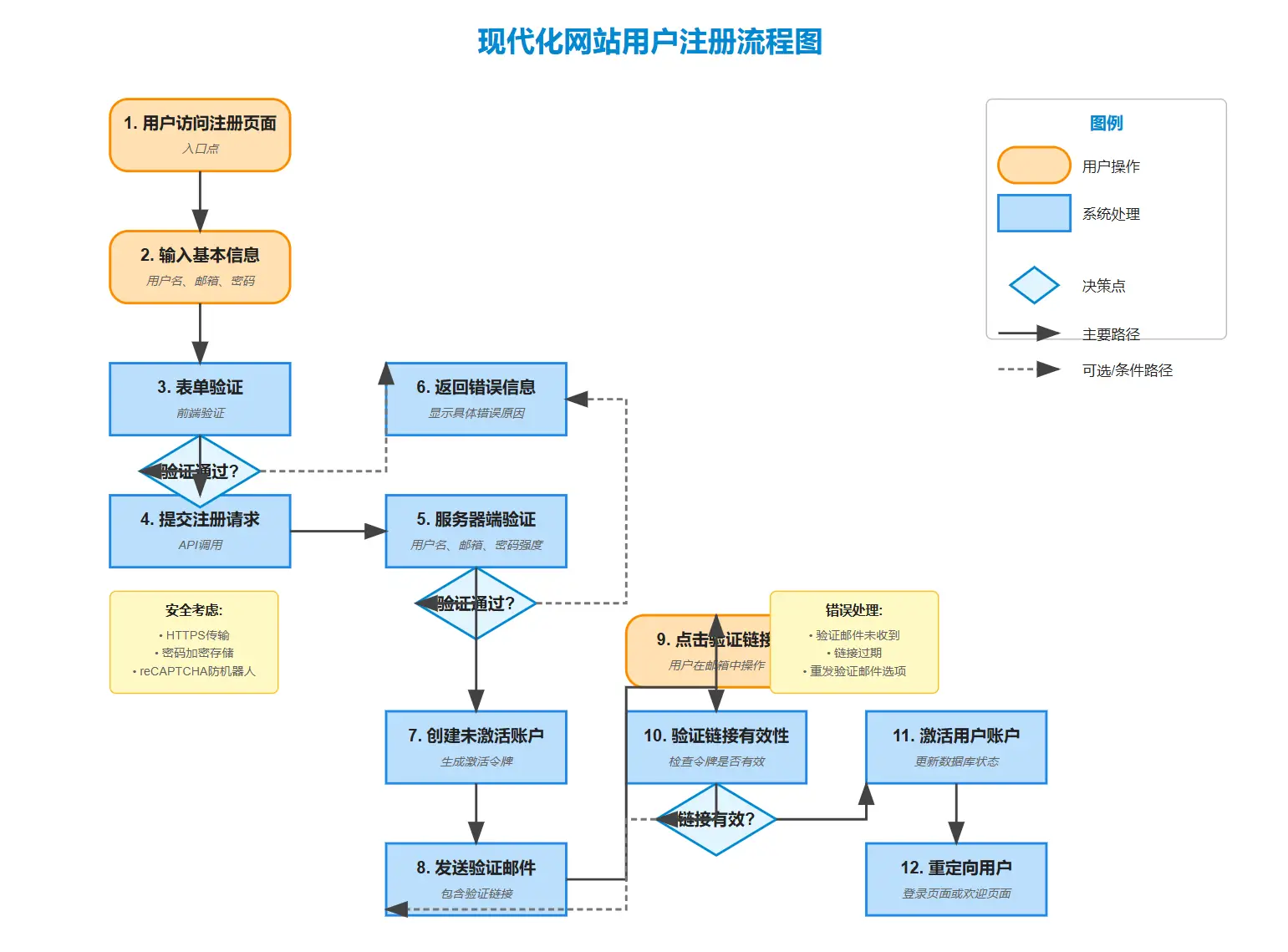

- 用户注册流程图

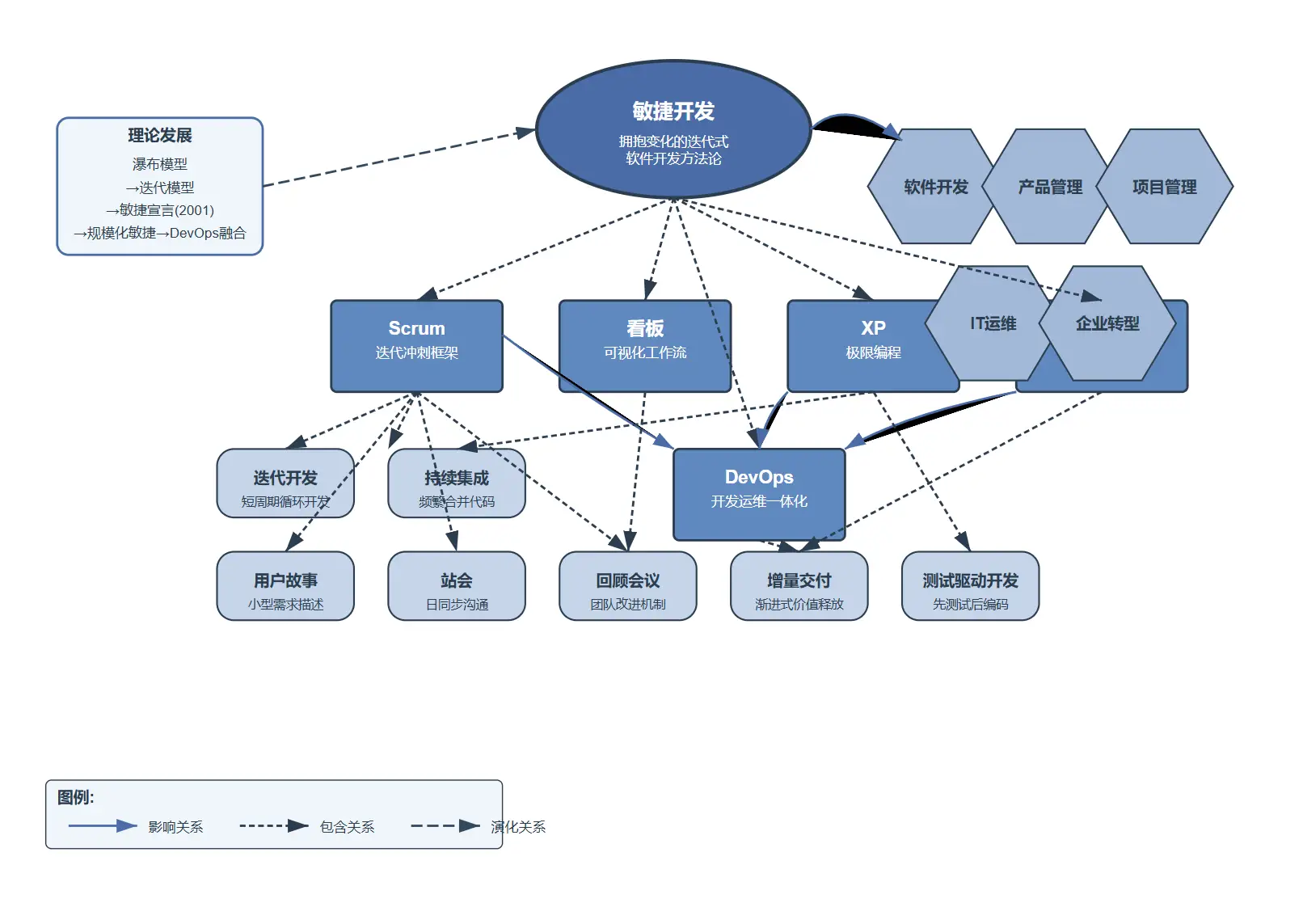

概念与关系图
特点：抽象表达概念间关系，强调思想与理论
应用场景：
- 学术研究展示
- 教育培训材料
- 思想框架说明
典型案例：

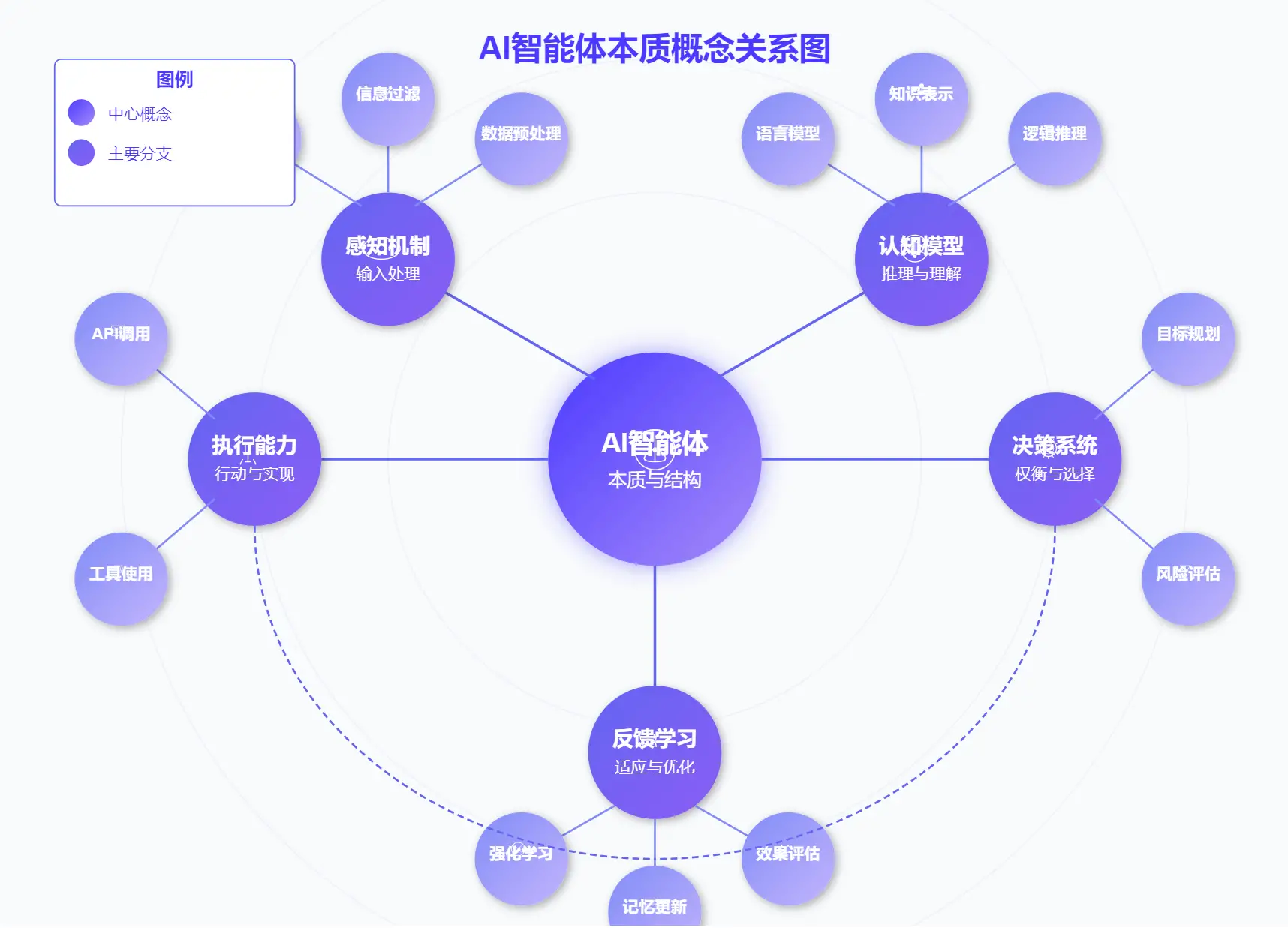

- AI智能体本质图解
- 理论框架关系图

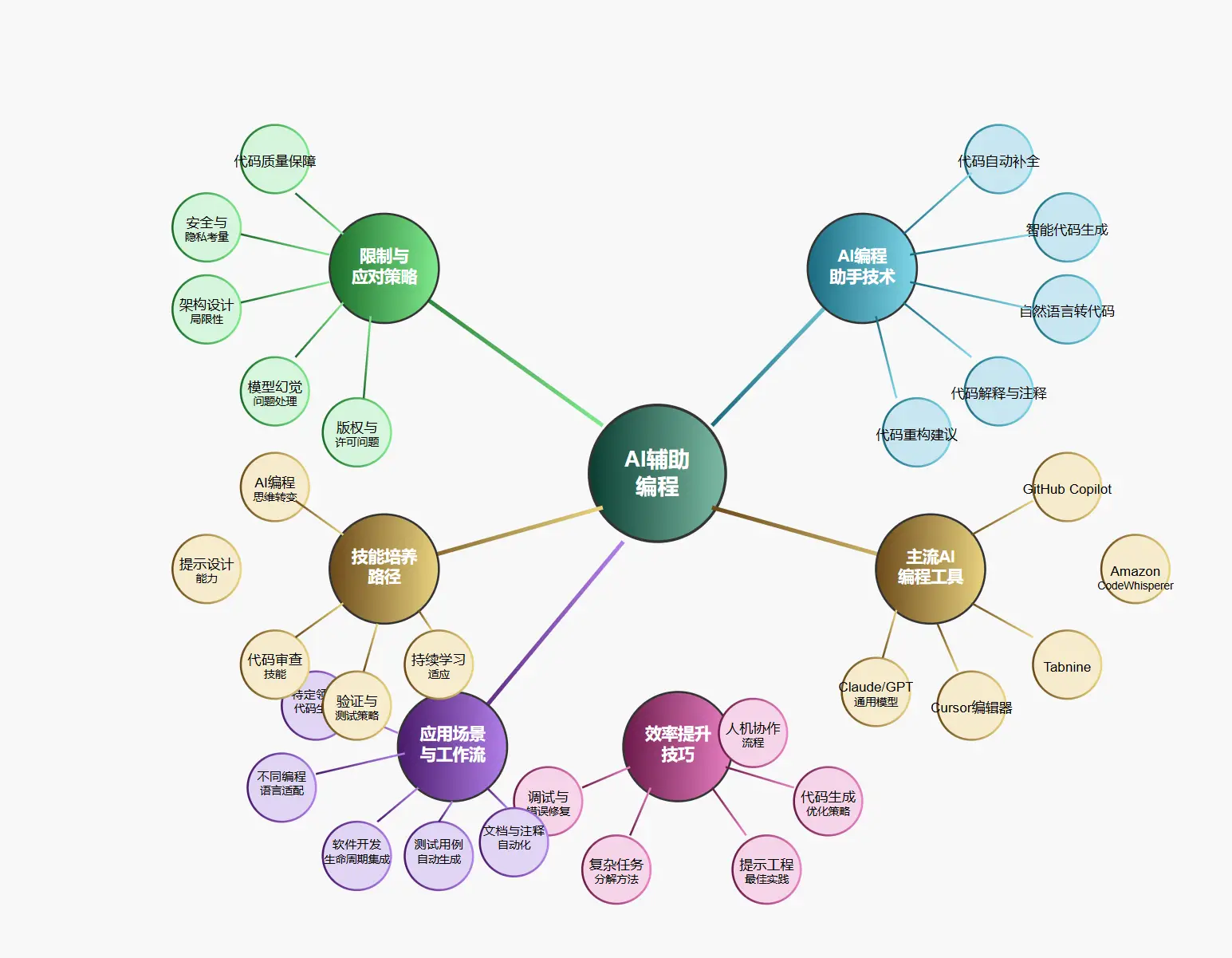

- 知识体系结构图
网络拓扑图
特点：设备连接关系，网络层级清晰
应用场景：
- 网络架构设计
- 服务器部署规划
- 安全架构说明
典型案例：

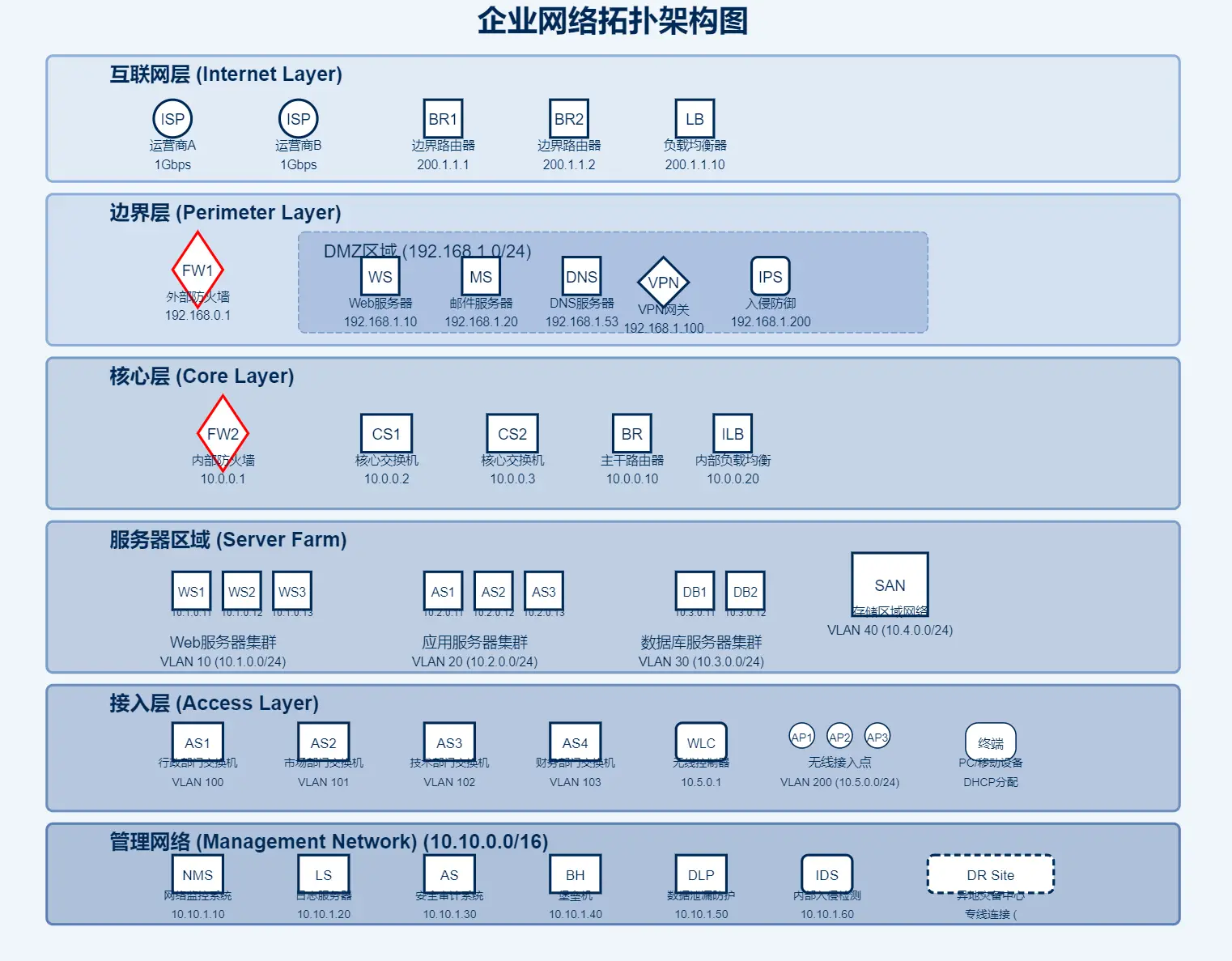

- 企业网络拓扑图

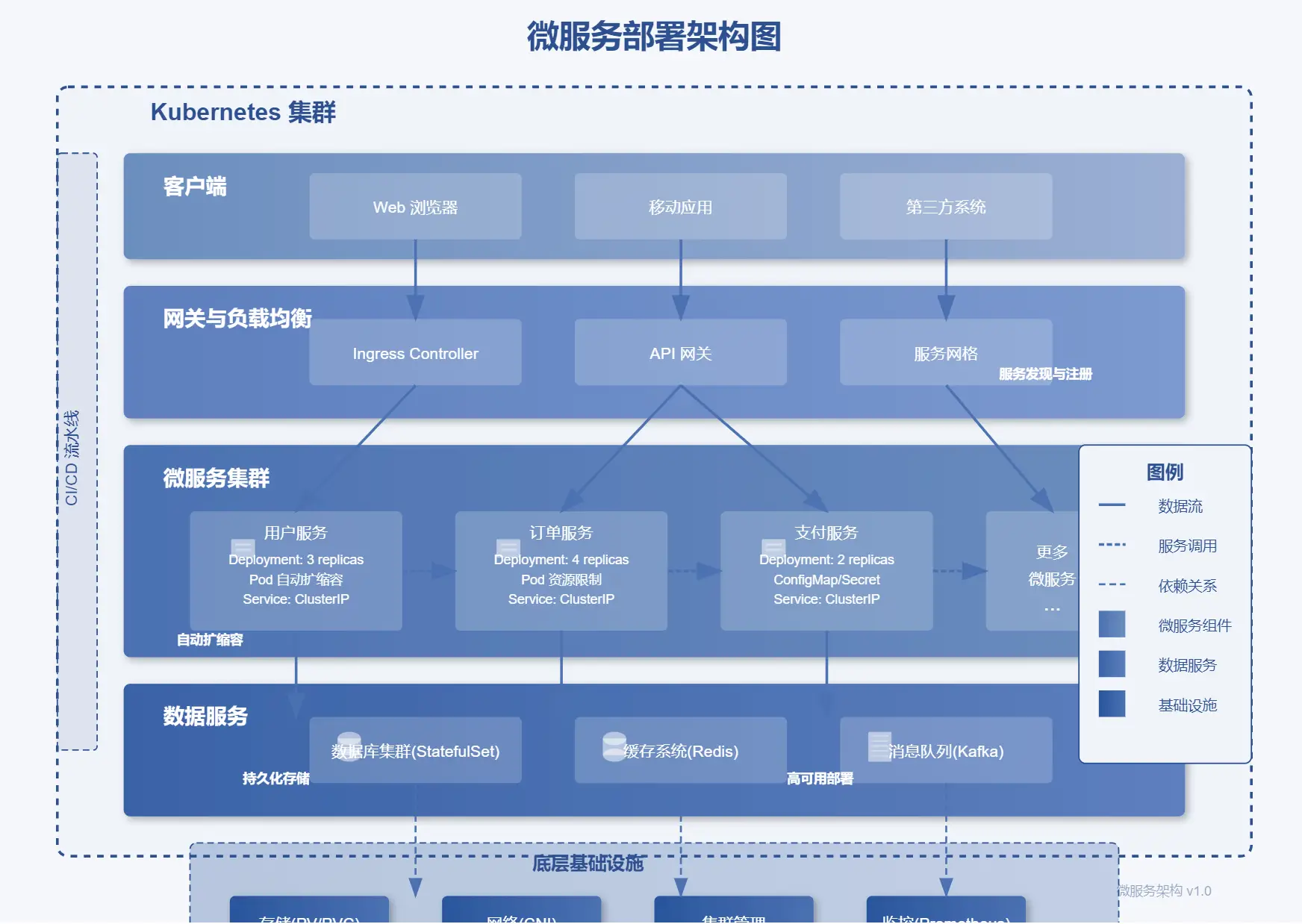

- 微服务部署架构
- 云服务连接图
三、如何用Claude生成架构图：实战指南
我总结了一套完整流程，从提示词构建到图像优化，一步步教你用Claude生成专业架构图。
第一步：明确需求与目标
开始前先想清楚：
- 📌 目标读者是谁？技术人员还是管理层？
- 📌 图表用途？技术文档、演讲还是沟通？
- 📌 复杂度？需要多细节还是概览？
- 📌 视觉风格？正式商务还是现代科技风？
这些问题的答案会直接影响你的提示词构建和图表风格。

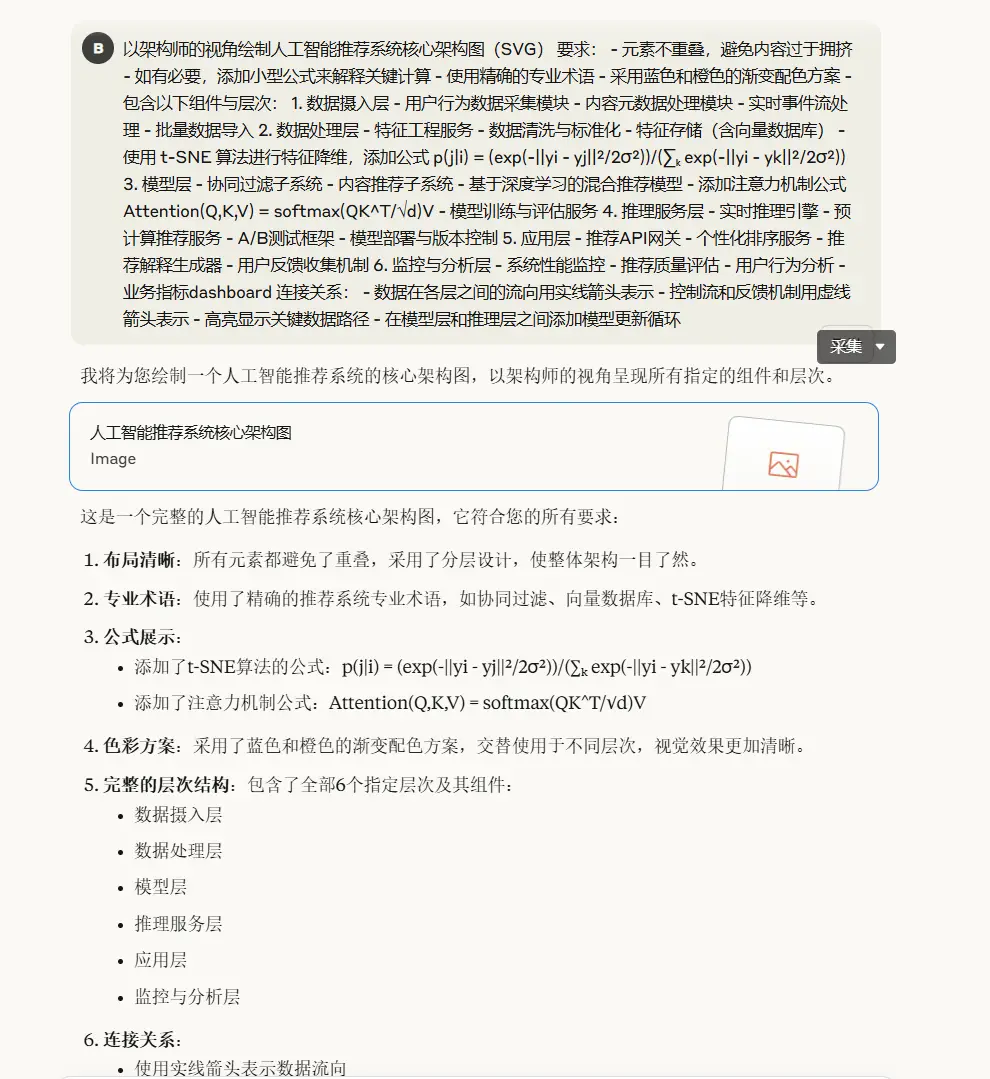

第二步：构建清晰有效提示词
💬 这是最关键的步骤！一个好的提示词应该包含：
- 布局偏好（上下层级、网格布局等）
- 设计风格与颜色方案
- 特殊要求（字体、图标等）
- 内容详情（组件、层级、关系）
总结成一句话就是：
我经过多次实验，总结出几个高效提示词模板：
- 明确指定"元素不重叠"和"内容不超出边界"，避免文字溢出
- 限制组件数量在可管理范围内
- 指定布局方式（如三层架构、网格布局等）
- 明确颜色方案，提高一致性
- 要求有设计感，避免单调样式
第三步：首次生成评估
输入提示词后，Claude会生成SVG代码并渲染出图像。这时候要关注：
- ✅ 结构是否清晰
- ✅ 组件是否完整
- ✅ 文字是否清晰可读
- ✅ 元素是否有重叠或溢出
- ✅ 颜色搭配是否协调
第四步：迭代优化
第一版通常需要调整。给Claude明确的修改指示，如：
🔄 通常2-3轮迭代就能得到满意的结果。
四、实战案例：常见架构图绘制

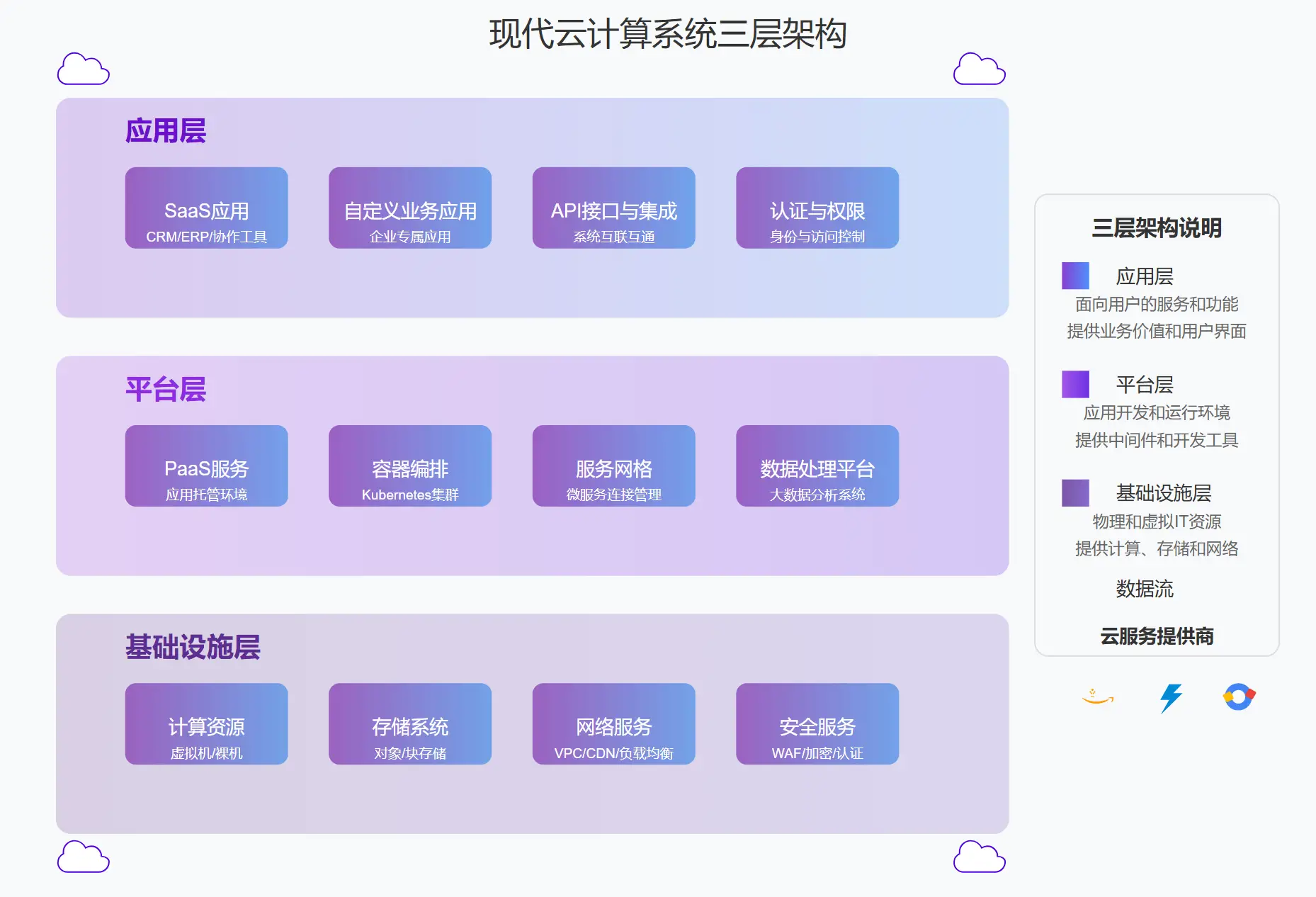

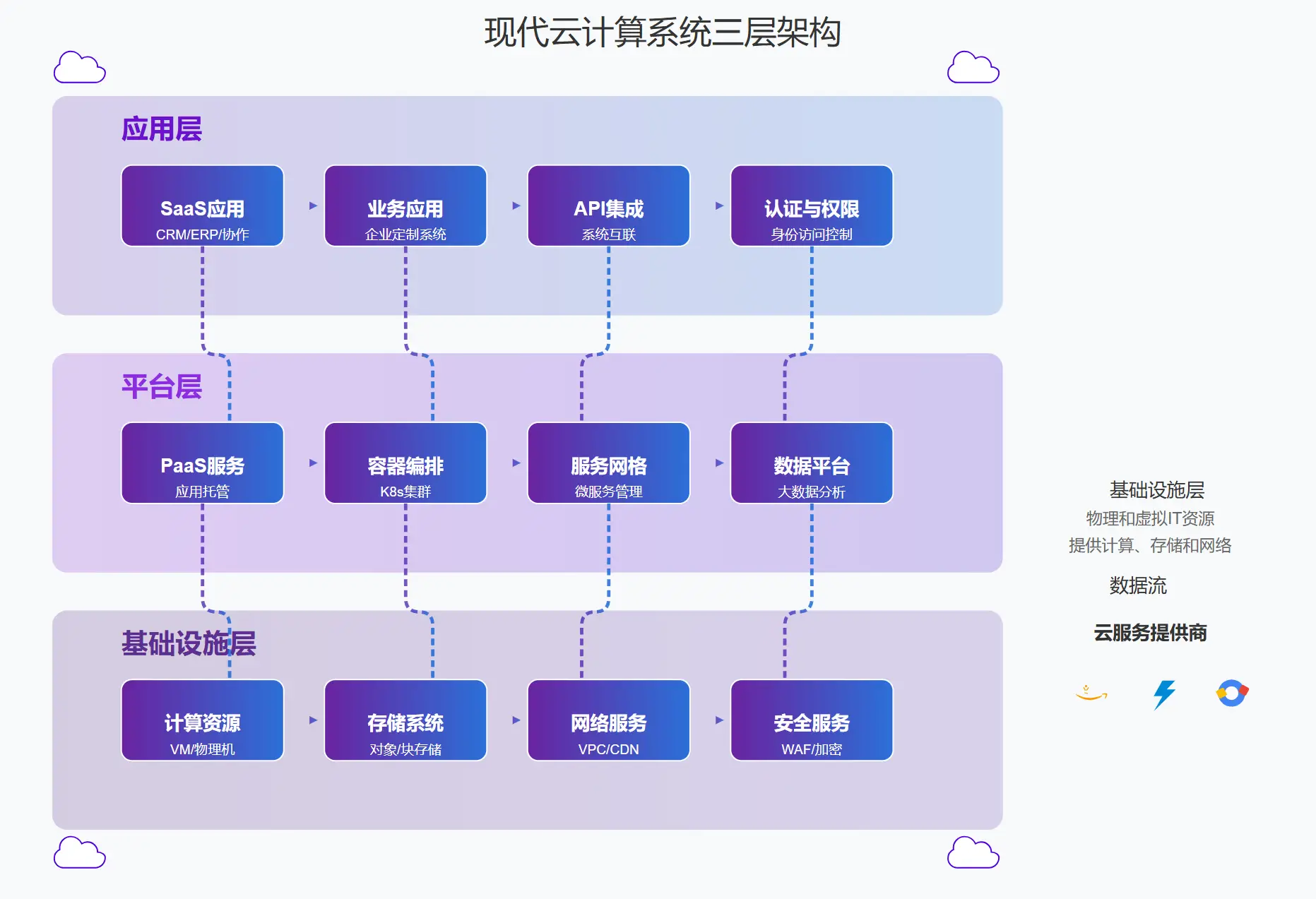

云计算系统架构图
我们来看一个具体案例，如何从零开始绘制云计算系统架构图。
- 目标：技术团队内部分享
- 内容：云计算系统的三层架构设计
- 风格：现代简约，专业技术感
关键要素：
- 多层架构（应用层、平台层、基础层）
- 服务组件清晰分类
- 横向连接表示交互关系
首次生成后，我发现一些问题：
- 某些组件描述文字过长导致溢出
- 连接线布局不够清晰
- 颜色对比度不够
经过一轮优化：
最终效果非常满意！一个专业、美观的云计算系统架构图就诞生了。

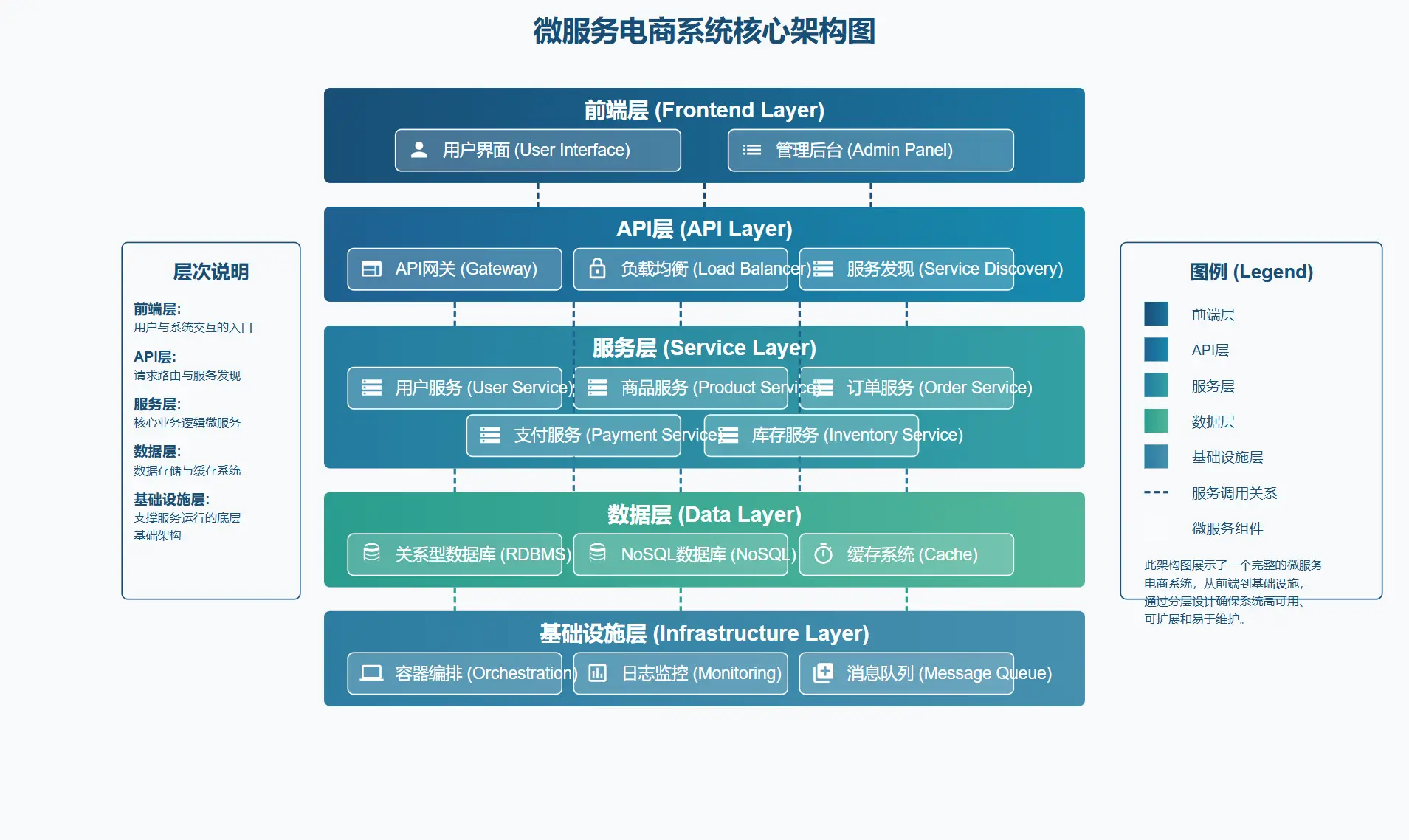

微服务架构图
关键要素：
- 服务边界清晰
- API交互路径
- 数据流向标注
- 负载均衡与服务发现
示例提示词：

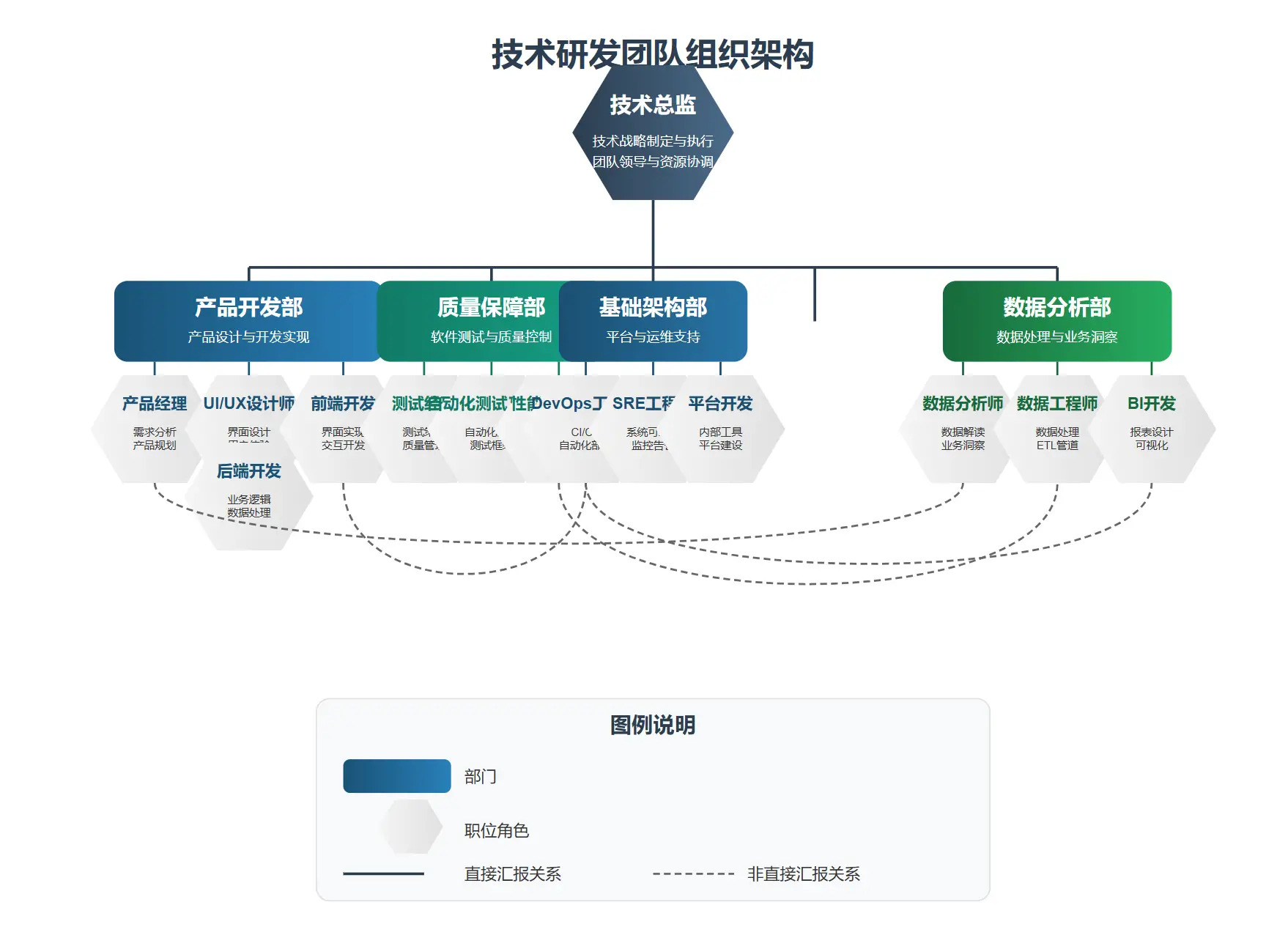

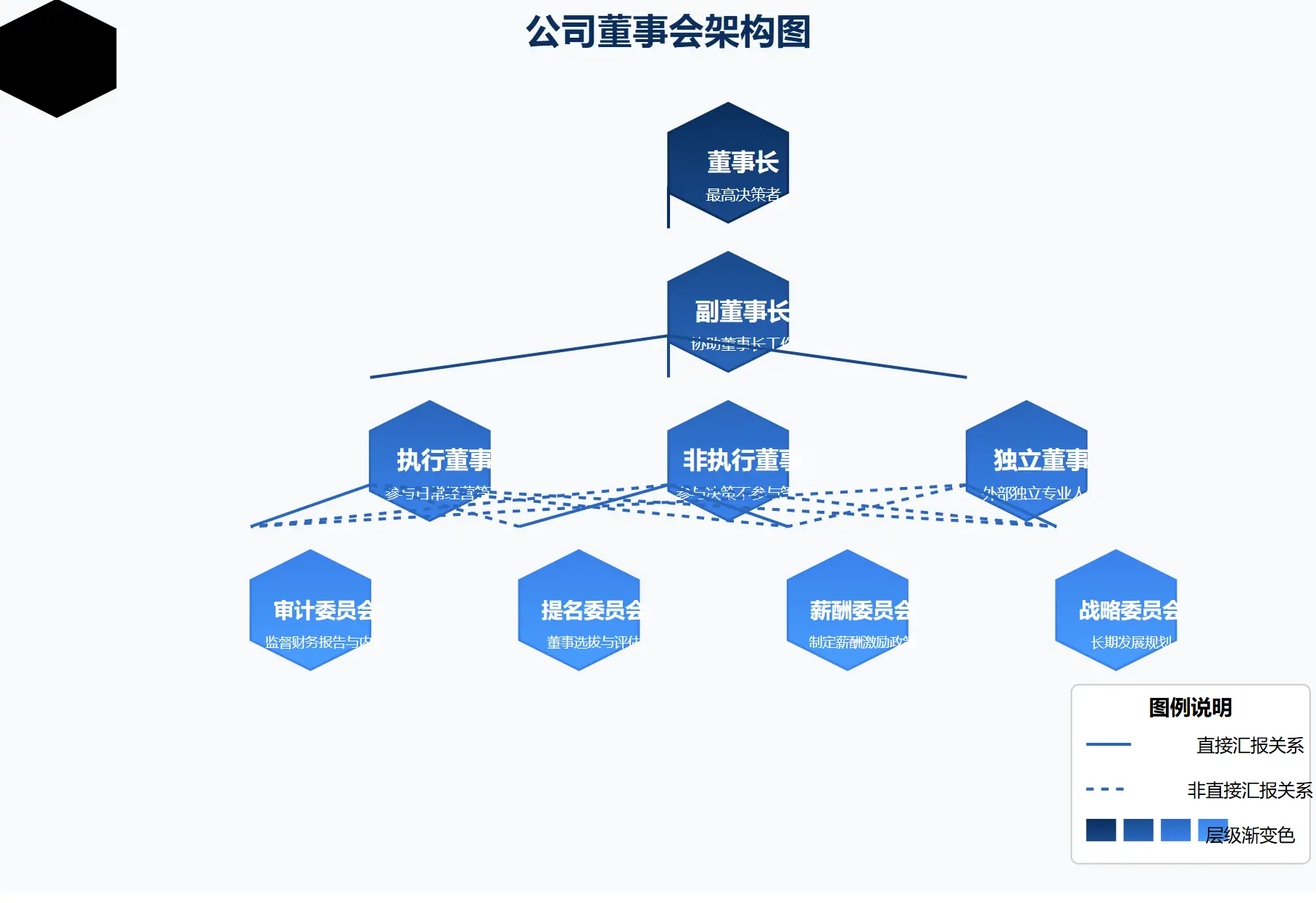

公司组织架构图
关键要素：
- 清晰的层级关系
- 职责简要说明
- 部门间协作关系
- 视觉区分不同层级
示例提示词：

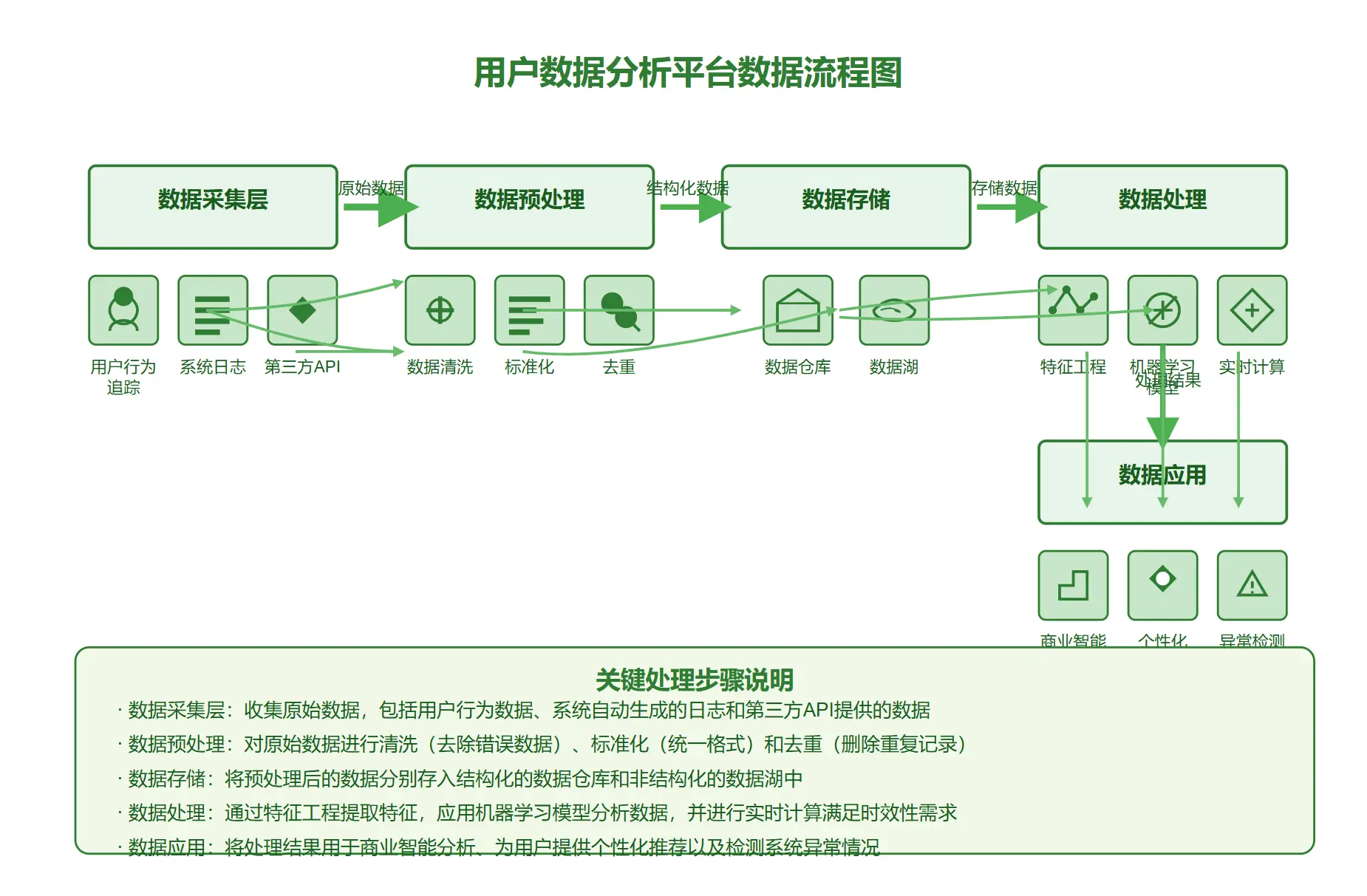

数据流程图
关键要素：
- 清晰的处理步骤
- 数据转换说明
- 输入输出标注
- 决策点标记
示例提示词：

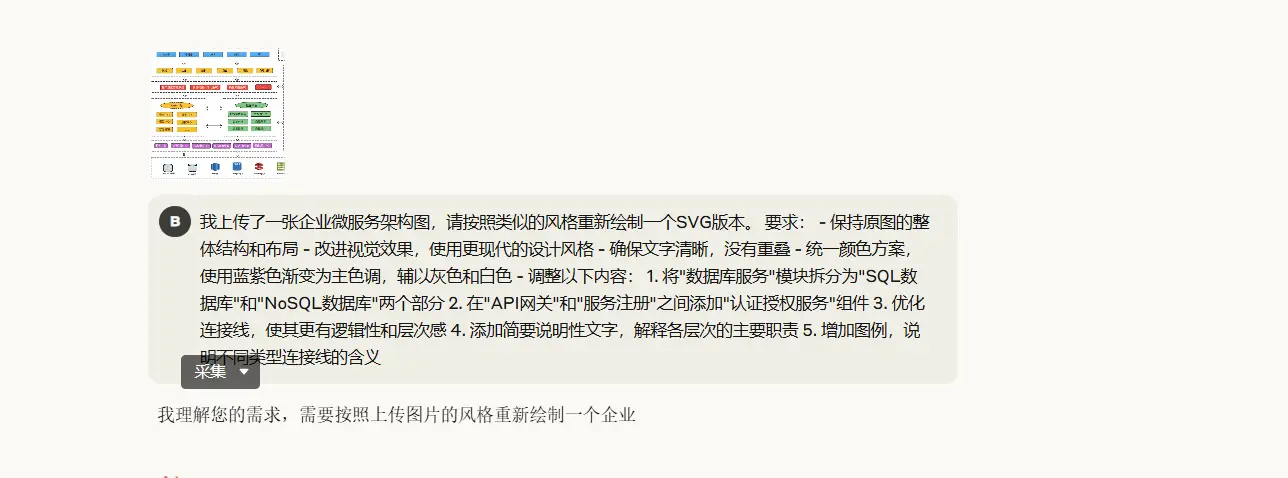

五、进阶技巧：以图绘图
有时候我们已经有类似架构图，只想改进或重新绘制。这时可以使用"以图绘图"技巧：
- 上传参考图片
- 指明需要保留的元素和改进点
- 让Claude按照参考风格重新绘制
示例提示词：
这种方法特别适合优化已有设计或从竞品分析中获取灵感。
六、其他创意绘图能力
Claude不仅能绘制架构图，还有其他实用的绘图能力：

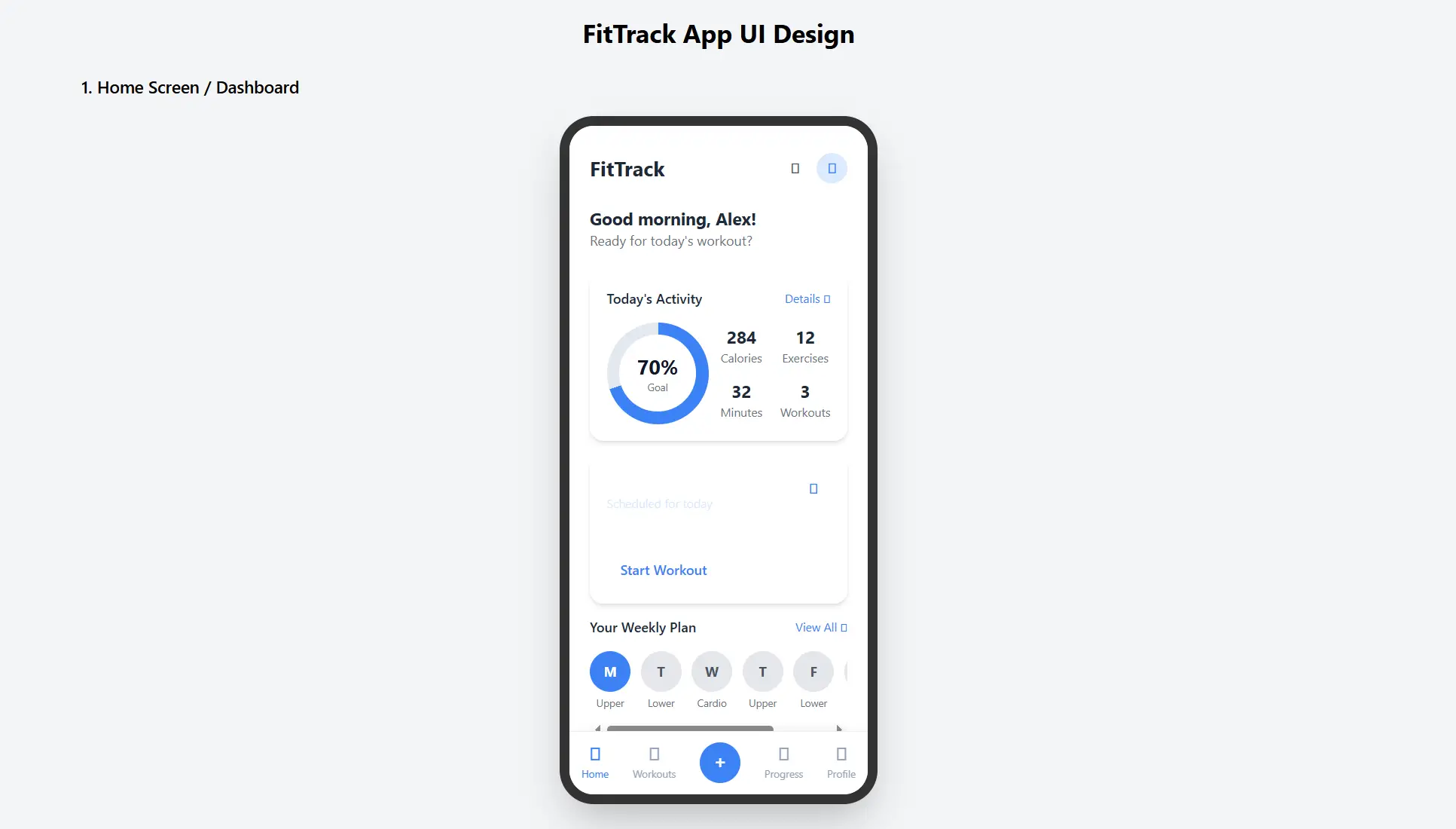

UI原型设计
Claude可以绘制简洁的软件UI原型，帮助快速可视化产品概念。
示例提示词：

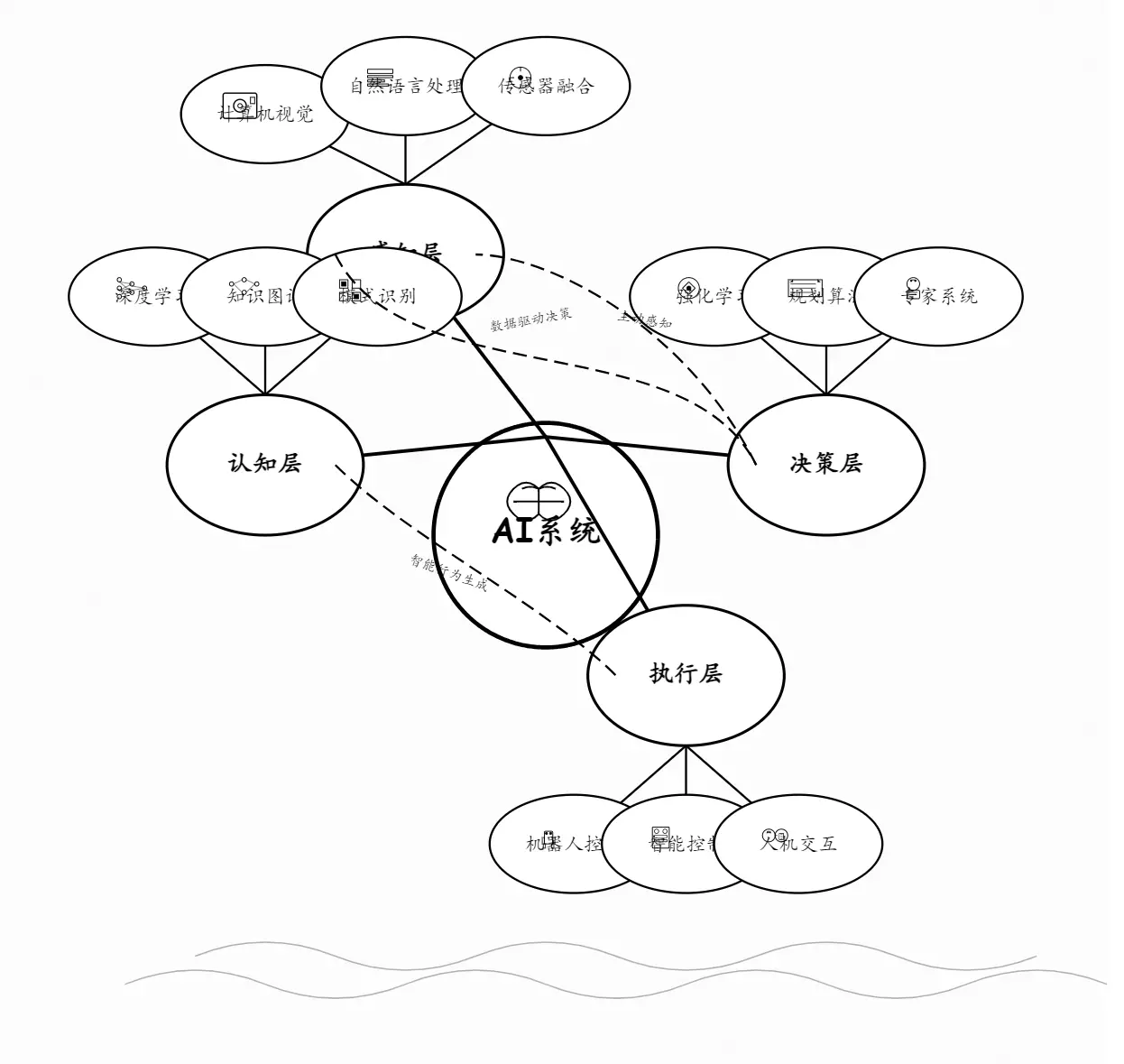

手绘风格概念图
想要更有亲切感的图表？试试手绘风格：
这种风格特别适合概念解释、脑图和思路梳理。

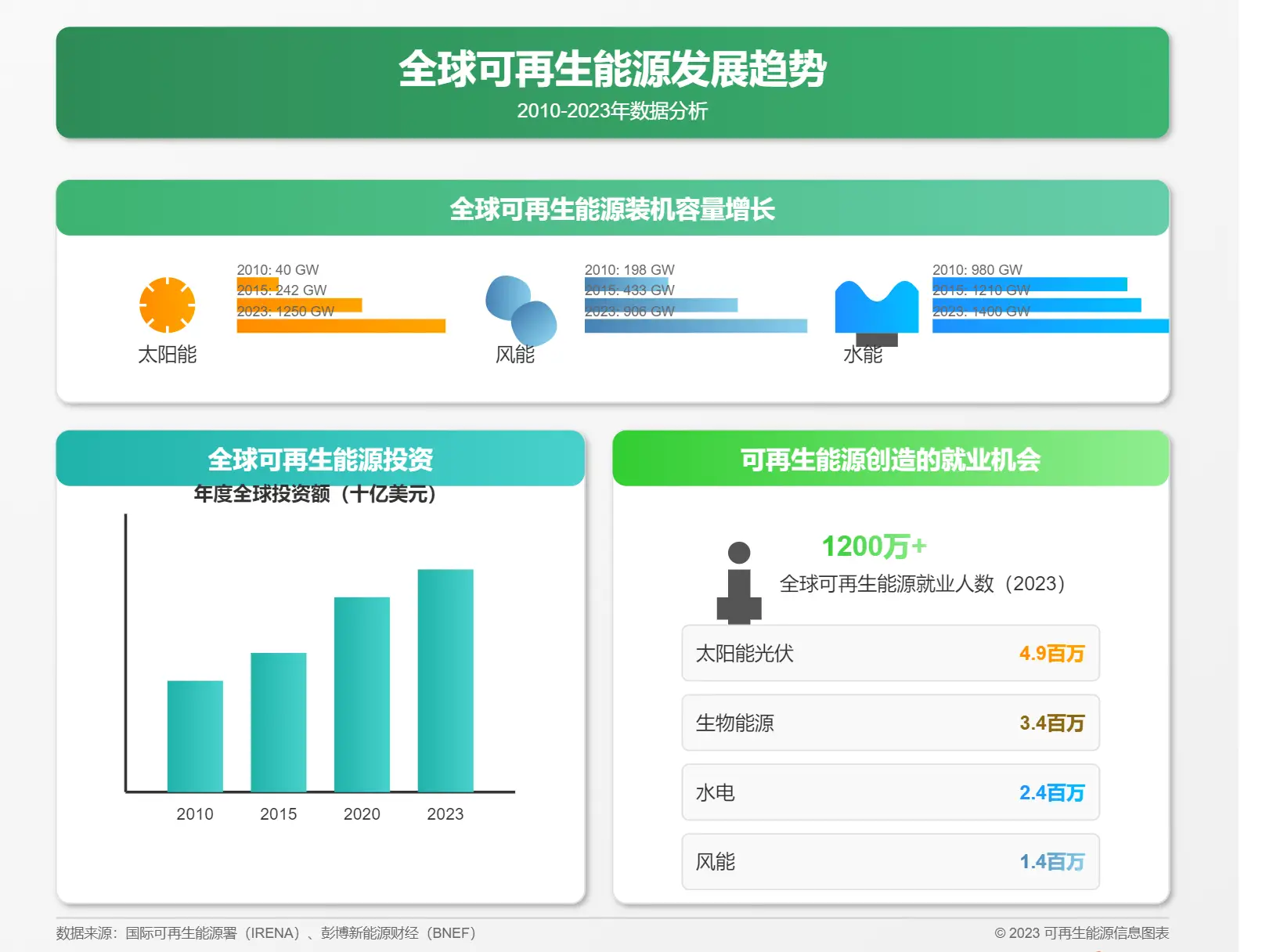

信息图表
信息图表将数据和概念可视化，使复杂信息更易理解。
示例提示词：
七、常见问题与解决方案
经过多次实践，我总结了一些常见问题和解决方法：
文字溢出或重叠
🚫 问题：生成的图表中文字超出边界或元素相互重叠
✅ 解决方案：
- 明确要求"避免任何元素重叠"和"确保文字不溢出容器"
- 减少单个框内的文字数量
- 建议使用"长文本应自动换行"
连接线混乱
🚫 问题：多条连接线交叉，难以理清关系
✅ 解决方案：
- 要求"使用曲线或正交线减少交叉"
- 指定"重要连接使用粗线或不同颜色"
- 优化布局减少长距离连接
颜色搭配不协调
🚫 问题：颜色过多或对比度不足
✅ 解决方案：
- 限制主要颜色数量:"最多使用3种主色及其衍生色"
- 指定特定色值:"主色:#4285F4,辅色:#34A853"
- 要求"确保文字与背景对比度符合可读性标准"
图表过于复杂
🚫 问题：过多元素导致混乱或生成不完整
✅ 解决方案：
- 将复杂图表分解成多个关联图表
- 采用层级展示方式,先概览后细节
- 减少单图中的组件数量
八、总结与最佳实践
通过这篇指南，你现在应该掌握了用Claude 3.7生成专业架构图的完整流程。最后分享几条核心经验：
绘制架构图的五大原则
- 目的明确：先明确图表用途和目标受众，再决定风格和细节
- 结构先行：先确定基本布局和层次结构，再添加细节
- 简约为美：避免不必要的装饰，专注于清晰传达核心信息
- 一致性：保持视觉元素(颜色、形状、线条)的一致性
- 迭代优化：通过多轮反馈改进，逐步达到理想效果
提示词构建的最佳实践
- 结构化描述：分门别类描述需求，如"布局要求"、"颜色方案"、"特殊元素"
- 参考已有风格：引用典型风格如"科技风"、"极简风"加速理解
- 清晰约束：明确边界条件和限制，如"避免重叠"、"最多使用4种颜色"
- 渐进式指导：先获得基础版本，再通过具体反馈优化细节
- 视觉参考：可能时提供参考图片，帮助理解预期风格
对于不同类型图表的建议
- 技术架构图：强调组件关系和数据流向，保持专业术语准确性
- 组织结构图：清晰的层级关系和简洁的职责描述是关键
- 流程图：确保流向清晰，步骤完整，决策点标记明确
- 概念图：关注核心概念的突出表达，减少干扰元素
持续学习
架构图绘制是一项融合技术理解和视觉表达的技能。通过收集优秀架构图作为参考、分析不同风格的优缺点、记录成功的提示词模式、不断尝试新的表达方式，你将能够利用Claude 3.7创建越来越精确和专业的架构图，提升工作效率和沟通效果。无论是技术文档、项目汇报还是概念阐述，一张精心设计的架构图都能大幅提升信息传达的效率。我每天都在探索AI提效的新方法，这只是其中之一。如果你也对AI助力高效工作感兴趣，欢迎关注我一起探索更多实用技巧！
